Zyltech Serie 210N

Technische Daten:

Nenndruck

210 bar (max. zul. Betriebsdruck 230 bar)

Betriebstemperatur

– 20°C bis + 100°C

Betriebsmedium

Standard – Hydrauliköl (auf Anfrage andere Medien)

Kolbengeschwindigkeit

max. 0,5 m/s

Kolbenstange

C 45; geschliffen ca. 25 my hartverchromt und poliert

Zylinderrohr

St 52, gehont

Stahlteile

St 52

Stangen führung

Führungsbänder

Kolbenführung

GG 25

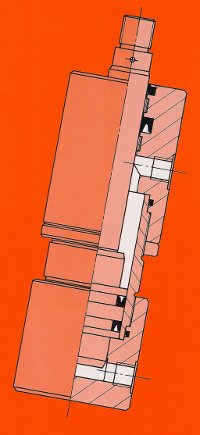

Zyltech – Hydraulikzylinder der Serie 210N

zeichnen sich besonders durch kleine Einbauabmessungen sowie geringes Gewicht aus. Die dennoch solide Konstruktion ermöglich ein beinahe unbegrenztes Einsatzgebiet der Zyltech 210 N. Eine Anpassung an die verschiedensten Einbaunormen ist möglich. Abweichungen zu den angegebenen Maßen können daher nach Rücksprache berücksichtigt werden. In der Standardausführung sind die Zylinder beidseitig mit einstellbarer Endlagendämpfung und Anfahrrückschlagventil ausgerüstet.

Technische Details & Maßtabellen ansehen

» Bestellbeispiel

für einen Zyltech - Hydraulikzylinder 210 N
Kolbendurchmesser 100mm, Kolbenstangendurchmesser 56mm, Hub 100mm,
Befestigung "B", Endlagendämpfung beidseitig
Anschlüsse - Whitworth - Rohgewinde

Zyltech 210 N B 100 / 56 / 100 – 3 1 Z D

210 N= Baureihe

B= Befestigungsart (Schwenkzapfen)

100= Kolbendurchmesser in mm

56= Kolbenstangendurchmesser in mm

100= Hub in mm

3= Endlagendämpfung (beidseitig)

1= Anschlussart (Whitworth-Rohgewinde)

Z= Zusatzausstattung

D= Dichtungswerkstoff

» Befestigungsvarianten

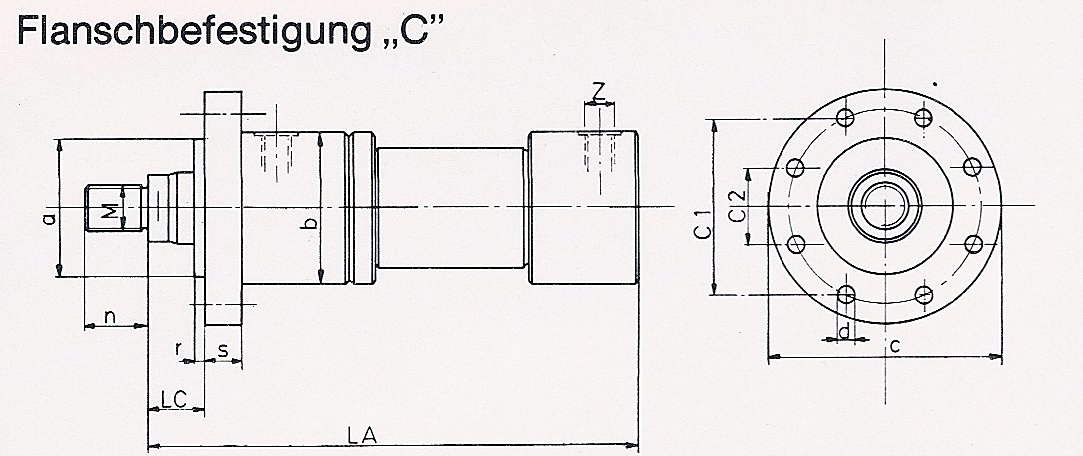

Flanschbefestigung

Code: C / CA

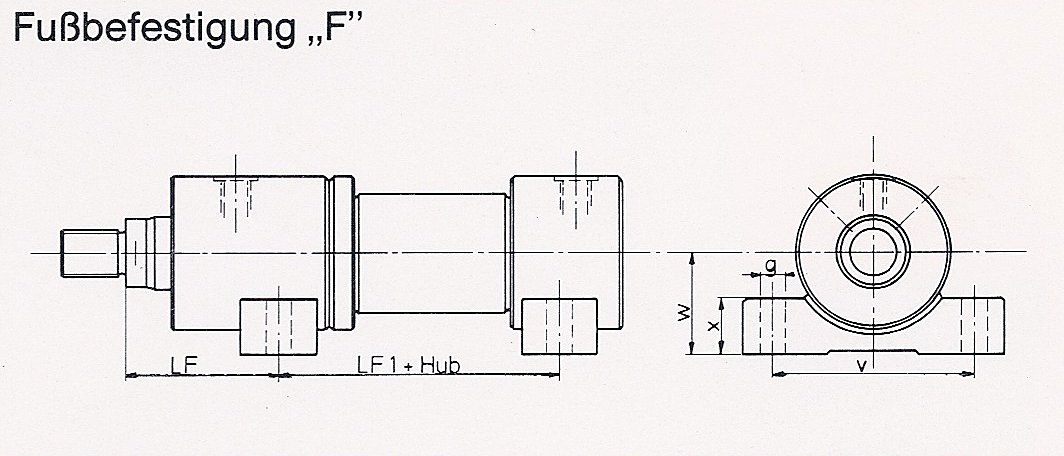

Fußbefestigung

Code: F

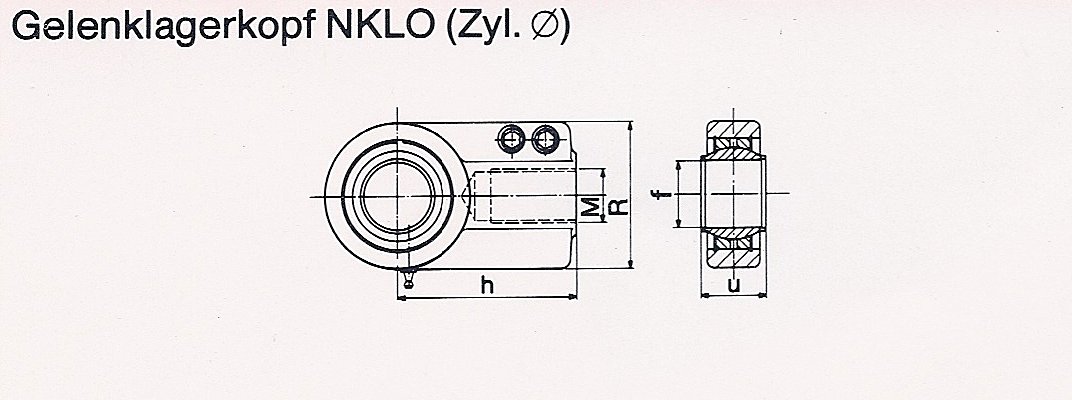

Gelenklagerkopf

Code: DA

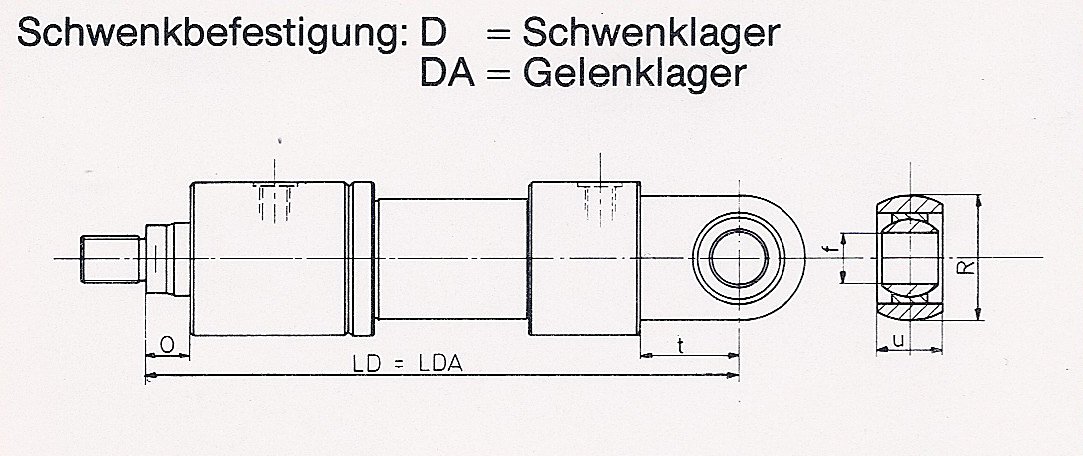

Schwenkbefestigung

Code: D

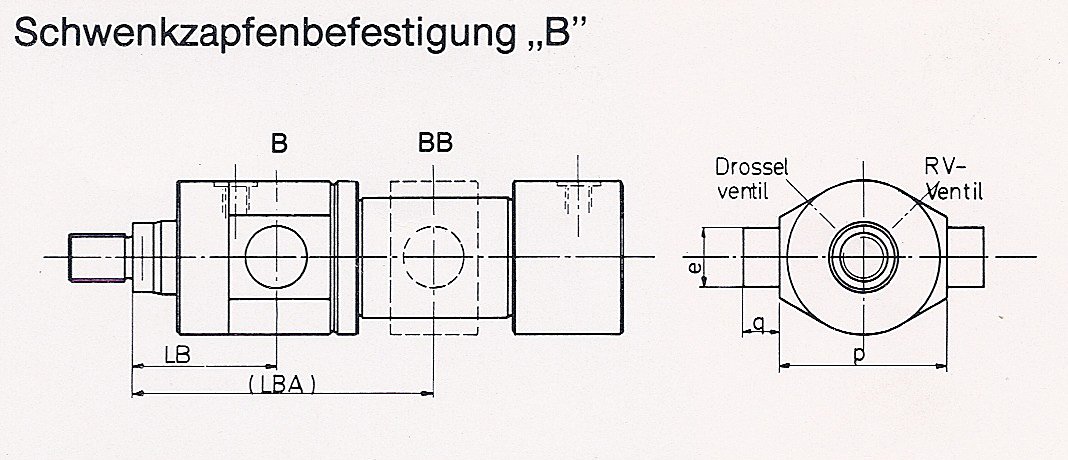

Schwenkzapfenbefestigung

Code: B / BB
