Nenn-
grösse
=
Kolben Ø		 Kolbenstangen Ø
Kolbeflächen-
verhältnis		 Hublängen bei Kolbenverhältnis
 		 Theoret.
Nennkraft
Ausfahren
(N)		 Kolbenkraft bei
160 bar
Einfahren (N)
1,25 1,6 1,25 und 1,6 1,6 1,25 1,6
32 14 20 25 25 40 80 125 200 320 400 500 12550 10200 7650
40 18 25 25 40 63 100 160 250 400 500 630 19620 15990 11960
50 22 32 40 40 80 125 200 320 500 630 800 30800 24910 17850
63 28 40 40 63 100 160 250 400 630 800 1000 49050 39530 29430
80 36 50 63 80 125 200 320 500 800 1000 1250 78480 64250 48070
40 56 63 100 160 250 400 630 800 1000 1400 102000 82000 62000
  45 63 80 100 160 250 400 630 1000 1250 1600 126000 100000 75000
  50 70 80 125 200 320 500 800 1250 1400 1800 152000 120000 90000
    80 100 125 200 320 500 800 1250 1600 2000 192270 154010 113790
90 100 160 250 400 630 1000 1600 - 2200 241320 192270 141260
100 160 250 400 630 1000 1600 2000 2500 314900 255060 192270
110 200 320 500 800 1250 2000 2200 2800 321760
    125   250 400 630 1000 1600 2500 - 3200   401230

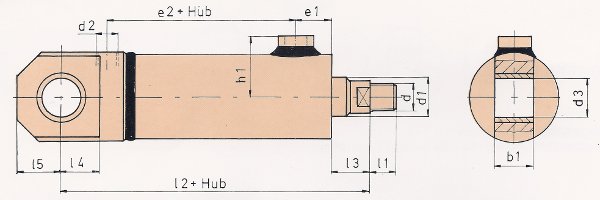

Nenn-
grösse		 b 1
h 11		 d 1 d2 d 3
C 11		 d e 1 e 2 h 1 l 1 l 2 l 3 l 4 l 5
1,25 1,6
32 20 M 12 * 1,5 M 16 * 1,5 20 14 20 28 61 31 12 130 13 22 20
40 25 M 16 * 1,5 M 16 * 1,5 25 18 25 29 74 36 14 150 14 28 25
50 32 M 18 * 1,5 M 22 * 1,5 32 22 32 32 88 42 16 170 16 33 32
63 40 M 24 * 1,5 M 22 * 1,5 40 28 40 36 99 50 22 200 22 43 40
80 50 M 30 * 1,5 M 22 * 1,5 50 36 50 42 116 61 28 240 25 53 50
90 55 M 36 * 1,5 M 26 * 1,5 55 36 45 49 124 68 34 260 23 58 55
100 60 M 36 * 1,5 M 26 * 1,5 60 45 63 54 138 73 34 290 27 63 60
110 65 M 42 * 2 M 33 * 2 65 50 70 60 146 80 38 310 27 70 65
125 75 M 48 * 3 M 33 * 2 75 56 80 57 166 90 44 345 36 80 75

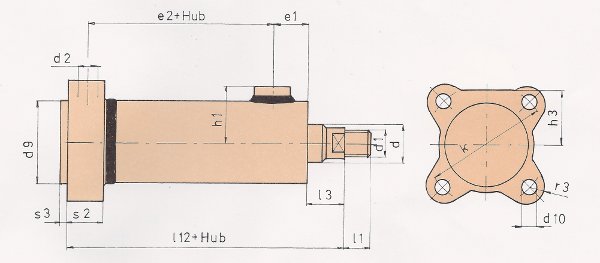

Nenn-
grösse		 d 1 d2 k d d 9
f 9		 d 10 e 1 e 2 h 3 l 1 l 3 l 11 r3 ~ s 2 s 3 s 4
1,25 1,6
32 M 12 * 1,5 M 16 * 1,5 86 14 20 63 9 28 61 36 12 13 117 11,5 30 3 26
40 M 16 * 1,5 M 16 * 1,5 100 18 25 75 11,5 29 74 42 14 14 131 12,5 30 3 28
50 M 18 * 1,5 M 22 * 1,5 120 22 32 90 14 32 88 50 16 16 154 13,5 35 3,5 30
63 M 24 * 1,5 M 22 * 1,5 135 28 40 100 18 36 99 55 22 22 175 17,5 35 3,5 41
80 M 30 * 1,5 M 22 * 1,5 160 36 50 125 18 42 116 68 28 202 17,5 35 4 49,5
90 M 36 * 1,5 M 26 * 1,5 180 36 45 21 49 124 34 3 52
100 M 36 * 1,5 M 26 * 1,5 190 45 63   21 54 138   34         3 61
110 M 42 * 2 M 33 * 2 220 50 70     60 146   38         3 62
125 M 48 * 3 M 33 * 2 235 56 80     57 166   44         5 68

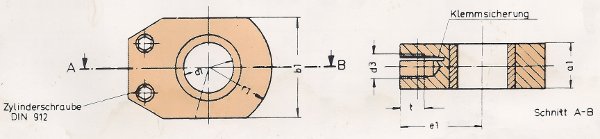

Stangenauge B2- (Nenngröße)





Nenn-
grösse		 Nenndruck d
Arbeitszyl.		 Zug-
kräfte
kp		 a 2
-0,5		 a 3 b 2 d 2 d 3 e 2 e 3 r 2 t Masse
kg		 Anzugsmoment d.
Schr.		 Verwendbar f.
Arbeitszyl.
MN/m² kp/cm² Gew. 8,8 10,9 Nenngr. kp/cm²
32 16 160 1040 24 21 50 20 M 12 * 1,5 35   28 14 0,3 M 6 0,9 1,3
40 16 160 1610 30 26 56 25 M 16 * 1,5 40   32 16 0,5 M 8 2,2 3,1
50 16 160 2530 34 30 70 30 M 18 * 1,5 45   38 28 1,1 M 8 2,2 3,1
63 16 160 4010 40 36 85 40 M 24 * 1,5 60 50 24 1,8 M 10 4,4 6,2
80 16 160 6420 50 45 105 50 M 30 * 1,5 70 60 30 3,2 M 10 4,4 6,2 63 320
90 16 160 8150 60 51 120 60 M 36 * 1,5 82 65 35 4 M 12 7,8 11
100 16 160 10000 60 54 135 60 M 36 * 1,5 85   73 35 4 M 12 7,8 11 80 320
110 16 160 12000 65 58 150 70 M 42 * 2 95   84 39 6 M 12 7,8 11
125 16 160 15700 75 67 175 80 M 48 * 3 110   95 45 8 M 12 7,8 11 100 320

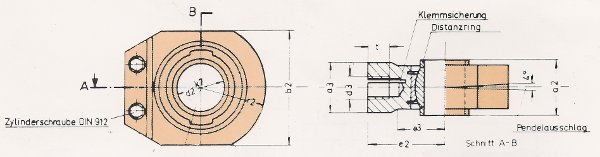

Stangenauge B1- (Nenngröße)





Nenn-
grösse		 Nenndruck d
Arbeitszyl.		 Zug-
kräfte
kp		 a 1 Zul Abw b 1 C 11
d 1		 d 3 e 1 r 1 t Masse
kg		 Anzugsmoment d.
Schr.		 Verwendbar f.
Arbeitszyl.
MN/m² kp/cm² Gew. 8,8 10,9 Nenngr. kp/cm²
32 16 160 1040 20 + 0,5
- 0,8		 38 20 M 12 * 1,5 30 22 14 0,2 M 6 0,9 1,3
40 16 160 1610 25 + 0,5
-0,7		 45 25 M 16 * 1,5 35 25 16 0,3 M 6 0,9 1,3
50 16 160 2530 32 + 0,5
- 0,7		 58 32 M 18 * 1,5 45 32 18 0,6 M 8 2,2 3,1
63 16 160 4010 40 +- 0,6 72 40 M 24 * 1,5 55 40 24 1,2 M 10 4,4 6,2
80 16 160 6420 50 +- 0,8 86 50 M 30 * 1,5 65 50 30 2,2 M 10 4,4 6,2 63 320
90 16 160 8150 55 +- 0,8 94 55 M 36 * 1,5 75 52 35 3,3 M 12 7,8 11
100 16 160 10000 60 + 1
- 1,5		 105 60 M 36 * 1,5 80 60 35 4 M 12 7,8 11 80 320
110 16 160 12000 65 + 1
- 1,5		 110 65 M 42 * 2 90 65 39 6 M 12 7,8 11
125 16 160 15700 75 + 1
- 2		 130 75 M 48 * 3 105 75 45 8 M 12 7,8 11 100 320
