Typenschlüssel

Zyltech Hydraulikzylinder

Zyltech

20N

Hub

+ SA50

Serienbezeichnung

Stangenauge

Siehe Maßblatt

Dämpfung

D = beidseitig

H = Dämpf. bodenseitig

V = Dämpf. stangenseitig

Befestigung

K = ohne Dämpfung

ohne Befestigung

Schenkzapfen

Lage der Anschl.

Schenkzapfen am Rohr

siehe Datenblatt

(LBA bei Bestellung angeben)

Flansch stangenseitig

Anschlüsse

Gelenklager bodenseitig

R = Standard, Withworth

Schwenklager

M = Sonder, Metrisch

Fußbefestigung

S = Sondergröße

Kolbenstange

Kolbendurchmesser in mm

entfällt bei Standartausf (Ck45, naturhart, hartverchromt)

siehe Maßblätter

H = CK 45, induktivgeh., hartverchr.

V = Edelstahl, hartverchr

Stangendurchmesser

S = 42CrMo4, hartverchr

siehe Maßblätter

Dichtungskomb.

G = Stabdardausführung

H = für leichtgäng. Betrieb und v > 0,5 m/s

K = für leckölfreien Kolben

Maximaler Hub bei 210 bar (Druckbelastung)
Kolbendm.	32		40		50		63		80		100		125
Bef \ KS:	18	22	22	28	28	36	36	45	45	56	56	70	70	80
B	400	620	480	790	620	1050	820	1310	1010	1600	1260	2000	1580	2090
BB	abhängig von LBB - Bitte anfragen
C	600	890	710	1160	920	1540	1210	1900	1500	2330	1850	2910	2310	3030
CA	220	370	270	500	670	670	510	850	630	1050	790	1320	1010	1380
DA	100	200	120	280	170	400	270	510	340	640	430	800	580	830
F	590	890	700	1150	910	1520	1200	1890	1480	2310	1830	2880	2290	3010
Zu Ausf. CA: Für Hublast geführt berechnet. Freie Hublast bitte anfragen
Zu Ausf. DA; Einbaulänge mit Stangenauge berechnet

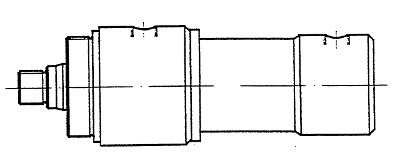

Lage der Anschlüsse

Standardausführung Kolbendurchmesser 32: Kolbendurchmesser ab 40: Auf Kundenwunsch und gegen Aufpreis kann die Lage der Anschlüsse auch frei gewählt werden.	1 4 10 1 4 11	= = = = = =	Anschluß Rückschlagventil Entlüftung Drosselventil Anschluß Rückschlagventil Entlüftung Drosselventil

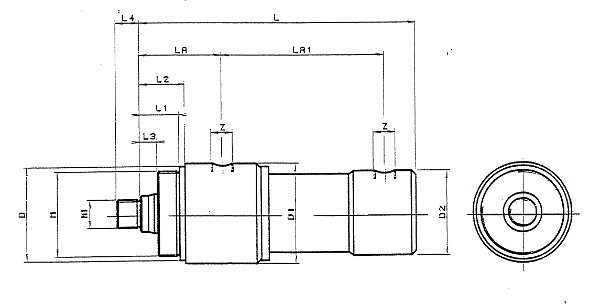

	32 18 / 22	40 22 / 28	50 28 / 36	63 36 / 45	80 45 / 56	100 56 / 70	125 70 / 80
D	65 f7	65 f7	75 f7	95 f7	115 f7	135 f7	175 f7
D 1	67	68	78	98	118	138	176
D 2	48	52	68	78	98	120	147
L Hub+	161	167	187	192	229	271	285
L 1	26	24	29	34	44	52	65
L 2	29	44	56	59	74	84	93
L 3	11	12	14	17	21	26	35
L 4	18	28	35	35	44	55	62
L A	67	72	78	85	100	116	123
L A1 Hub+	79	78	89	87	104	123	130
M	M60 * 1,5	M64 * 1,5	M70 * 1,5	M90 * 1,5	M110 * 1,5	M130 * 1,5	M170 * 2
H 1							48 * 2

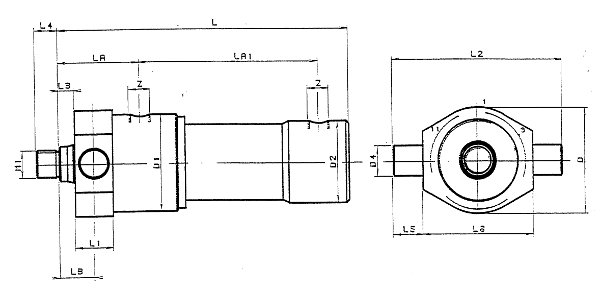

	32 18 / 22	40 22 / 28	50 28 / 36	63 36 / 45	80 45 / 56	100 56 / 70	125 70 / 80
D	80	85	105	120	140	170	220
D 1	67	68	78	98	118	138	176
D 2	48	52	68	78	98	120	147
D 4	16 f7	25 f7	35 f7	35 f7	45 f7	45 f7	50 f7
L Hub+	161	167	187	192	229	271	285
L 1	22	32	42	42	52	58	58
L 2	99	126	159	172	223	243	293
L 3	11	12	14	17	21	26	35
L 4	18	28	35	35	44	55	62
L 5	12	25	35	35	44	44	44
L 6	75	76	89	102	135	155	205
L A	67	72	78	85	100	116	123
L A1 Hub+	79	78	89	87	104	123	130
L B	22	28	35	38	47	55	64
H 1

	32 18 / 22	40 22 / 28	50 28 / 36	63 36 / 45	80 45 / 56	100 56 / 70	125 70 / 80
D	80	85	105	120	140	170	220
D 1	67	68	78	98	118	138	176
D 2	48	52	68	78	98	120	147
D 4	16 f7	25 f7	35 f7	35 f7	45 f7	45 f7	50 f7
L Hub+	161	167	187	192	229	271	285
L 1	22	32	42	42	52	58	58
L 2	12	25	35	35	44	44	44
L 3	11	12	14	17	21	26	35
L 4	18	28	35	35	44	55	62
L 5	75	76	89	102	135	155	205
L A	67	72	78	85	100	116	123
L A1 Hub+	79	78	89	87	104	123	130

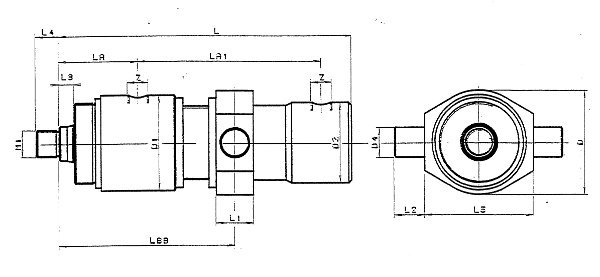

L BB	nach Kundenangabe - siehe Tabelle
H 1

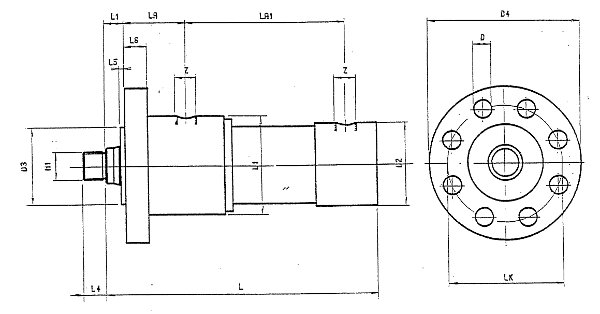

	32 18 / 22	40 22 / 28	50 28 / 36	63 36 / 45	80 45 / 56	100 56 / 70	125 70 / 80
D	9	12	14	14	18	22	22
D 1	67	68	78	98	118	138	176
D 2	48	52	68	78	98	120	147
D 3	70 f7	71 f7	90 f7	112 f7	132 f7	160 f7	200 f7
D 4	115	125	155	175	210	250	285
L Hub+	161	167	187	192	229	271	285
L 1	14	15	17	20	24	29	39
L 4	18	28	35	35	44	55	62
L 5	3	3	3	3	3	3	4
L 6	15	12	16	17	25	28	32
L A	53	57	61	65	76	87	84
L A1 Hub+	79	78	89	87	104	123	130
L K	90	95	132	150	180	212	250
M 1			M27 * 2	M27 * 2	M33 * 2	M42 * 2	M48 * 2

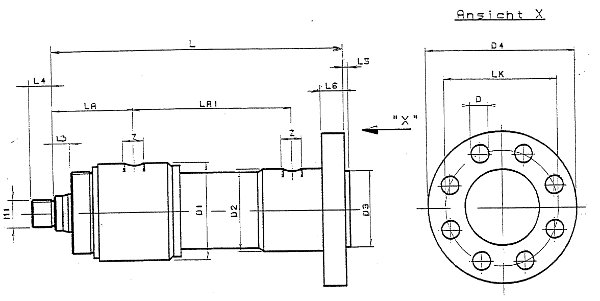

	32 18 / 22	40 22 / 28	50 28 / 36	63 36 / 45	80 45 / 56	100 56 / 70	125 70 / 80
D	9	12	14	14	18	22	22
D 1	67	68	78	98	118	138	176
D 2	48	52	68	78	98	120	147
D 3	70 f7	71 f7	90 f7	112 f7	132 f7	160 f7	200 f7
D 4	115	125	155	175	210	250	285
L Hub+	176	179	203	209	254	299	317
L 3	11	12	14	17	21	26	35
L 4	18	28	35	35	44	55	62
L 5	3	3	3	3	3	3	4
L 6	15	12	16	17	25	28	32
L A	67	72	78	85	100	116	123
L A1 Hub+	79	78	89	87	104	123	130
L K	90	95	132	150	180	212	250
M 1

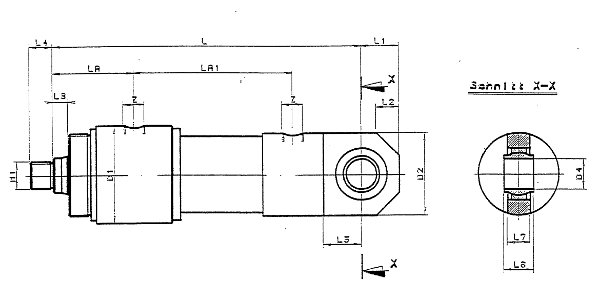

	32 18 / 22	40 22 / 28	50 28 / 36	63 36 / 45	80 45 / 56	100 56 / 70	125 70 / 80
D 1	67	68	78	98	118	138	176
D 2	48	52	68	78	98	120	147
D 4	16 H7	25 H7	32 H7	32 H7	40 H7	50 H7	63 H7
L Hub+	192	202	222	235	279	331	355
L 1	20	30	32	39	45	55	70
L 2	15 * 45°	15 * 45°	20 * 45°	23 * 45°	25 * 45°	30 * 45°	45 * 45°
L 3	11	12	14	17	21	26	35
L 4	18	28	35	35	44	55	62
L 5	31	35	35	43	50	60	70
L 6	16	25	32	32	40	50	63
L 7	13	22	30	30	35	45	52
L A	67	72	78	85	100	116	123
L A1 Hub+	79	78	89	87	104	123	130
M 1							M48 * 2

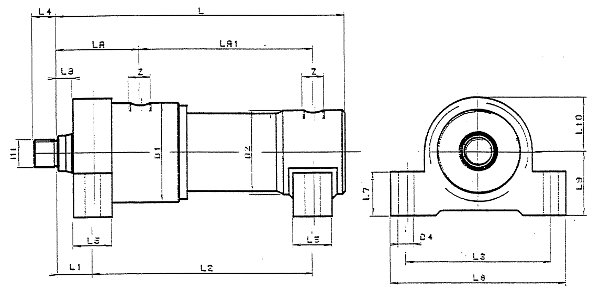

	32 18 / 22	40 22 / 28	50 28 / 36	63 36 / 45	80 45 / 56	100 56 / 70	125 70 / 80
D 1	67	68	78	98	118	138	176
D 2	48	52	68	78	98	120	147
D 4	9	11,5	11,5	13	17	21	25
L Hub+	161	167	187	192	229	271	285
L 1	20	26	30	33	40	50	61
L 2 Hub+	76	125	139	139	164	191	199
L 3	11	12	14	17	21	26	35
L 4	18	28	35	35	44	55	62
L 5	18	28	32	32	38	48	52
L 6	100	114	120	150	170	210	270
L 7	20	30	30	35	40	45	55
L 8	120	135	140	180	200	250	320
L 9	40	45	55	65	70	85	105
L 10	40	40	50	60	70	85	110
L A	67	72	78	85	100	116	123
L A1 Hub+	79	78	89	87	104	123	130
M 1							M48 * 2

Minimaler Hub
Kolbendm.	32	40	50	63	80	100	125
min. Hub	25	25	20	35	30	35	40
Kleinere Hübe als die oben angegebenen min. Hübe sind als Sonderausführung und auf Anfrage erhältlich.

Ausführung BB LBB minimal und maximal
Kolbendm.	32	40	50	63	80	100	125
LBB min.	158	171	190	203	232	270	291
LBB max. + Hub	107	109	120	124	145	170	183
